C型钢规格与安装技术全解析

在现代建筑和工业结构中，C型钢因其良好的力学性能和灵活的组合方式被广泛应用。无论是轻型屋架、货架系统还是太阳能支架，C型钢都扮演着关键角色。面对不同荷载需求和环境条件，如何正确选择C型钢的材质、厚度及连接方式，直接影响整体结构的安全性与耐久性。本文将围绕C型钢的常见规格、冷弯成型工艺、承载能力计算以及防腐维护等核心问题展开深入解析，帮助工程人员科学选型与施工，提升项目整体稳定性与经济性。

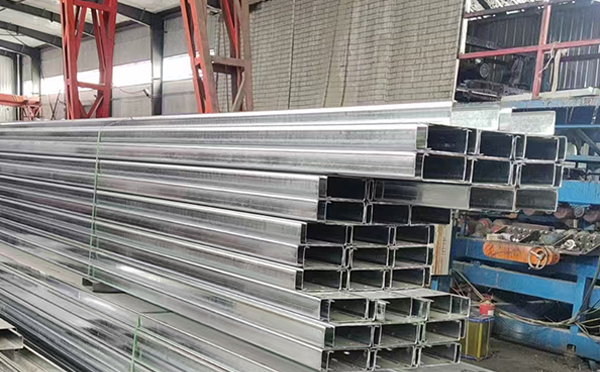

C型钢常见规格与尺寸标准

C型钢是通过冷弯工艺将热轧或冷轧带钢加工成“C”字形截面的型材，其标准规格通常以截面高度、翼缘宽度和厚度表示，如C120×50×2.0，代表高度120mm、翼缘50mm、厚度2.0mm。国内常用厚度范围为1.5mm至4.0mm，高度从80mm到300mm不等，适用于不同跨度和荷载场景。

根据GB/T 6723-2017《冷弯型钢通用技术要求》，C型钢的尺寸偏差应控制在±1.0mm以内，弯曲度每米不超过2mm。对于大跨度屋面结构，建议采用高度≥200mm的规格以提升抗弯能力（某工业厂房项目实测：使用C250型钢较C150型钢在相同跨度下挠度减少约38%）。此外，翼缘内卷边高度一般为10-15mm，有助于增强截面局部稳定性。

冷弯成型工艺对性能的影响

C型钢的力学性能与其加工工艺密切相关。冷弯过程中，带钢在常温下通过多道辊压成型，材料发生塑性变形，导致截面各部位屈服强度有所提升，尤其是弯角区域，其强度可比原材提高15%-20%（某实验室金相分析：冷弯后C型钢角部显微硬度提升18%）。但同时，残余应力也会随之产生，影响整体稳定性。

为减少应力集中，建议选择数控高精度辊压设备，确保成型过程均匀稳定。对于厚度大于3.0mm的C型钢，宜采用渐进式成型工艺，避免一次性弯曲角度过大导致开裂。此外，切口和冲孔应在成型后进行，位置应避开更大应力区，通常距离支座或连接点不小于50mm。

不同场景下的承载能力计算

在实际应用中，C型钢的承载能力需结合具体受力模式进行校核。常见受力形式包括简支梁、连续梁和悬臂梁。以屋面檩条为例，其主要承受均布荷载（如屋面板自重、雪载、风吸力），需验算抗弯强度、挠度和稳定性。

根据《冷弯薄壁型钢结构技术规范》（GB 50018-2002），C型钢的抗弯设计值可按有效截面法计算，考虑局部屈曲影响。例如，C160×60×2.5型钢在跨度6米、间距1.2米条件下，可承受约1.8kN/m²的均布荷载（某物流仓库设计案例：经有限元模拟，该配置安全系数达1.6，满足规范要求）。对于高风压地区，还需进行抗风掀验算，必要时增设拉条或支撑。

连接方式与节点处理技巧

C型钢之间的连接直接影响结构整体性。常用方式包括螺栓连接、焊接和自攻螺钉连接。对于主承重构件，推荐采用高强度螺栓（如8.8级）配合加劲板连接，确保传力可靠。螺栓孔径应比螺杆大1.0-1.5mm，避免安装应力。

在轻型结构中，自攻螺钉连接较为便捷，但需注意钉距和边距控制，通常钉距不小于150mm，边距不小于30mm（某装配式住宅项目：采用M6自攻螺钉，经拉拔测试平均承载力达3.2kN/颗）。焊接时应采用断续焊，避免连续焊接引起热变形和材料性能下降。所有连接部位应做防松处理，并在施工后检查紧固状态。

防腐处理与长期维护建议

由于C型钢多用于户外或潮湿环境，防腐至关重要。常见处理方式包括热浸镀锌、镀铝锌和喷涂防腐漆。热浸镀锌层厚度通常为50-80μm，可提供15年以上防护寿命（某沿海变电站项目：镀锌C型钢在高盐雾环境下使用12年后锌层损耗小于15%）。镀铝锌（AZ150）具有更优的耐蚀性，尤其适用于酸雨或工业污染区域。

日常维护中，应定期检查涂层完整性，发现划伤或锈迹及时补涂防锈漆。对于暴露在高湿环境中的结构，建议每年进行一次紧固件检查，防止因微动腐蚀导致连接松动。建立结构健康档案，记录每次检查结果，有助于预判维修周期，延长整体使用寿命。
