彩钢夹芯板安装常见问题与解决方案

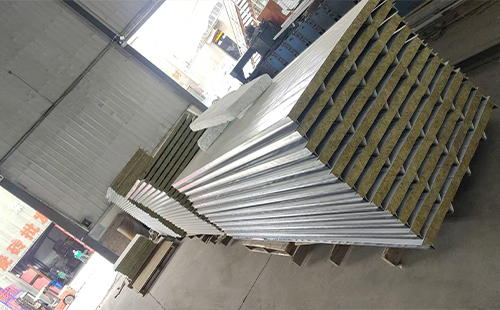

在现代工业厂房、仓储设施和临时建筑中，彩钢夹芯板因其重量轻、施工快、保温性能好等特点被广泛应用。然而，在实际应用过程中，用户常遇到板面变形、接缝漏水、防火性能不足等问题。特别是在大跨度屋面或沿海高湿环境中，彩钢夹芯板的结构稳定性、材料匹配和安装工艺显得尤为关键。如何选择合适的芯材类型、优化节点设计并做好后期维护，是确保彩钢夹芯板长期安全使用的核心。本文将围绕彩钢夹芯板在设计、施工与运维中的典型问题，结合技术参数与实际案例，提供系统性应对策略。

板面凹凸变形与结构承载问题

彩钢夹芯板在安装后出现鼓包或凹陷，是常见质量问题。这通常与芯材密度不足、面板厚度偏薄或支撑结构间距过大有关。聚苯乙烯（EPS）和岩棉芯材的抗压强度差异显著，选用不当易导致受力不均。

建议在屋面应用中，彩钢夹芯板的上下钢板厚度不低于0.5mm，芯材密度EPS≥18kg/m³，岩棉≥100kg/m³。板长方向的支撑间距应根据跨度计算，一般不超过1.5米，大跨度区域需加密檩条。（某物流仓库屋面采用100mm厚EPS夹芯板，檩距2米，使用一年后多处板面下垂超20mm；更换为岩棉芯材并调整檩距至1.2米后，变形问题消除）

对于风压较大的地区，应核算板材的抗风揭能力。可通过增加自攻螺钉数量（每米不少于6颗）或采用隐藏式固定系统提升连接强度。避免在板跨中点集中受力，防止局部压溃。

接缝处理不当导致渗水漏雨

彩钢夹芯板的纵向搭接和横向拼缝是防水薄弱环节。若未设置防水胶条、密封胶施打不连续或收边包角设计不合理，极易在暴雨或融雪时发生渗漏。

建议纵向搭接长度不小于200mm，并采用三元乙丙（EPDM）胶条密封。横向拼缝处应使用耐候密封胶（如硅酮或聚氨酯类），胶层宽度不少于8mm，且连续无断点。屋面板安装应遵循“上压下、外压内”的原则，形成有效排水路径。（某厂房在雨季出现多处漏水，检查发现密封胶未覆盖全部接缝；补打密封胶并加装滴水线后，两年内未再发生渗漏）

天沟、檐口、山墙等部位需设置泛水板，高度不低于150mm，并用自攻钉固定。穿越屋面的管道、通风口应加装防水套管，避免形成积水点。

不同芯材的防火性能与适用场景

彩钢夹芯板的防火等级直接影响建筑安全。聚苯乙烯（EPS）、聚氨酯（PU）属于有机保温材料，燃烧时释放热量大，烟气毒性高；而岩棉为无机不燃材料，耐火极限可达1-2小时。

根据GB8624标准，人员密集场所如学校、医院应选用A级不燃材料，即岩棉夹芯板。工业厂房若使用EPS或PU板，需配套喷淋系统，并限制单体建筑面积。（某加工车间因使用B2级聚氨酯夹芯板，在电气短路引发火灾时火势迅速蔓延，过火面积超500㎡；整改后更换为100mm厚岩棉板，通过消防验收）

岩棉板密度高、重量大，运输和安装需注意安全。建议采用专用吊具，避免芯材破损。切割时使用专用刀具，防止纤维飞散。

温度变化引起的热胀冷缩问题

彩钢夹芯板在昼夜温差大的地区易发生热胀冷缩。若固定方式为刚性连接，可能导致板面起拱或螺钉拉裂。西北地区夏季板面温度可达70℃，冬季低至-20℃，变形量不可忽视。

解决方案是采用滑动式连接节点，允许板材在长度方向自由伸缩。自攻钉孔应开成长圆孔，直径比螺钉大2-3mm，并在钉头下加装防水垫圈。（某甘肃项目屋面彩钢夹芯板因未考虑热胀，夏季出现多处螺钉拔出；改造为滑动节点后，连续三年无异常）

板长一般不超过12米，超长板应分段安装，设置伸缩缝。避免在高温时段紧固螺钉，防止冷却收缩后连接松动。

日常维护与使用寿命延长技巧

彩钢夹芯板虽为免维护材料，但仍需定期检查。建议每半年巡查一次，重点查看板面是否有划伤、涂层脱落、密封胶老化等情况。沿海或工业污染区应增加清洗频率，去除盐分和酸性沉积物。

清洁时使用中性洗涤剂和软布，禁止用钢丝球或强酸强碱擦洗，防止损伤涂层。发现局部损坏应及时修补，可使用同色氟碳漆或专用修补胶。（某沿海养殖场彩钢夹芯板因长期未清洗，表面腐蚀穿孔，更换成本增加30%；实行年度维护后，预期寿命从8年延长至12年以上）

储存时应垫平堆放，避免重压导致变形。施工现场应远离明火，防止焊接火花引燃芯材。合理使用和科学维护，可显著提升彩钢夹芯板的整体性能与经济性。
