高原建筑结构材料：青海C型钢技术特性与区域应用解析

在青藏高原特殊的地理气候条件下，建筑结构材料的选择既要满足强度要求，又要适应高寒、大温差、强紫外线等极端环境。C型钢作为冷弯薄壁型钢的典型产品，凭借其轻质高强、施工便捷、经济性突出等优势，在青海地区工业化建筑与基础设施建设中占据重要地位。本文从技术参数、制造工艺、应用场景三个维度，系统解析青海C型钢的市场价值与实施要点。

一、产品定义与技术定位

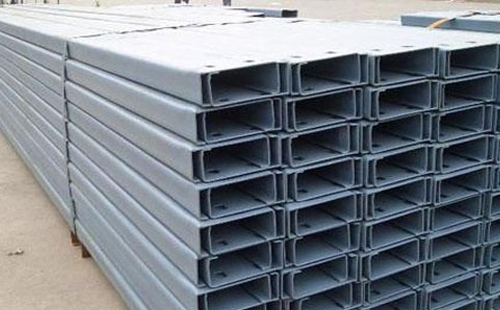

C型钢是一种截面呈"C"形的冷弯薄壁型钢，通常采用Q235B或Q345B热轧带钢卷经冷弯成型工艺制成。其截面高度一般在50-400mm之间，翼缘宽度30-80mm，卷边宽度10-20mm，材料厚度2.0-12.0mm，具体规格包括C100、C120、C140、C160、C180、C200等系列型号。

在青海地区，C型钢的技术定位主要体现在三个方面：一是作为轻钢结构建筑的主要承重构件，应用于工业厂房、仓储设施、农牧业大棚；二是作为墙面与屋面檩条系统，配合彩钢板形成围护结构；三是作为机械设备支架、太阳能光伏支架等次要结构部件。其技术核心在于通过冷弯工艺提升钢材的屈服强度，同时保持较好的延性与焊接性能。

二、青海地域适配性分析

青海地处青藏高原，年均气温低，昼夜温差可达20℃以上，冬季极端低温可达-30℃，夏季紫外线辐射强烈。这些气候特征对C型钢提出特殊要求：

低温韧性要求：普通碳素结构钢在低温环境下易发生脆性断裂。青海地区应用的C型钢需保证在-20℃冲击功不低于27J，材质多选用Q345B及以上级别，确保结构安全性。部分高寒地区项目会要求钢材进行正火处理，细化晶粒，改善低温性能。

防腐涂装体系：青海干燥少雨但紫外线强，光照时间长，加速涂层老化。C型钢表面处理采用热浸镀锌工艺，锌层厚度需达到80-120μm，高于内地标准。对于盐湖周边等高腐蚀环境，还需增加环氧富锌底漆+氟碳面漆的双涂层体系，保证15年以上使用寿命。

风荷载与雪荷载考量：青海部分地区基本风压达0.55kN/㎡，基本雪压0.35kN/㎡。作为檩条使用时，C型钢的跨度与间距需经结构计算确定，通常C180×70×20×3.0规格的檩条，在荷载标准组合下更大跨度不宜超过6米，需配合拉条系统保证整体稳定性。

三、核心制造工艺与质量控制

青海C型钢的生产遵循严格的工艺流程，确保产品在高原环境下的可靠性：

原材料控制：选用大型钢厂生产的优质热轧带钢，厚度公差控制在±0.05mm以内，屈服强度实测值不低于设计值的95%。原材料进场需核查质量证明书，并进行抽样复验，重点检测碳当量与冷弯性能。

冷弯成型：采用多道次渐进式冷弯成型机组，通过12-16组轧辊逐步将平板弯曲成C形。关键控制点包括：弯曲半径R≥2t（t为板厚），防止应力集中；翼缘与腹板角度控制在90°±1°；翼缘平直度偏差≤L/200。成型速度控制在15-20米/分钟，确保尺寸精度。

焊接与冲孔：对于需要接长的C型钢，采用二氧化碳气体保护焊，焊丝选用ER50-6，焊缝质量等级达到二级标准。螺栓孔采用数控冲床加工，孔径偏差+0.5mm/-0.2mm，孔距偏差±1.0mm，保证现场安装顺利。

热浸镀锌：这是决定青海C型钢耐久性的关键工序。工艺流程包括：脱脂→酸洗→助镀→浸锌→冷却。锌液温度控制在450-455℃，浸锌时间3-5分钟，确保铁锌合金层充分形成。镀后钝化封闭处理，提升耐蚀性。镀锌层附着性需经锤击试验验证，无剥落起皮现象。

质量检验：成品检验包括尺寸检验、外观检验、力学性能检验与镀锌层检验。每批次抽检3%进行抗弯试验，在跨度L/200的挠度下，残余变形不超过0.5%。镀锌层厚度采用磁性测厚仪检测，任意点不低于最小设计值。

四、青海重点应用场景与技术方案

农牧业设施：在青海环湖地区，现代化牛羊养殖舍大量采用C型钢作为承重骨架。设计采用C140×50×20×2.5规格，间距1.2米，配合采光板与保温棉，形成节能型畜舍。这种结构跨度可达12米，内部无柱，便于机械化作业，建设成本较传统砖混结构降低30%。

工业厂房：西宁、海东等地的装备制造园区，轻型钢结构厂房占比超过60%。主刚架采用H型钢，檩条系统全部采用C型钢。以跨度24米、柱距6米的标准厂房为例，屋面檩条选用C180×70×20×3.0，墙面檩条选用C160×60×20×2.5，每平米用钢量仅25-30kg，施工周期缩短50%。

光伏支架系统：青海是太阳能资源富集区，大型地面光伏电站广泛采用C型钢作为支架。支架系统需考虑25年使用寿命，C型钢表面采用热浸镀锌80μm+喷塑60μm的双层防护。支架倾斜角度按北纬36-38°设计，C型钢檩条承受的风荷载与组件自重组合值约0.8kN/㎡，需验算抗弯与抗扭能力。

临时建筑与应急设施：玉树、果洛等地震高发区，将C型钢用于抗震救灾临时安置房骨架。其优点是重量轻，便于运输；组装快捷，6名工人可搭建100㎡房屋；抗震性能好，可抵御8度地震。灾后评估显示，C型钢临时建筑完好率较活动板房提高40%。

五、技术参数选型指南

青海地区C型钢选型需综合考虑荷载、跨度、环境三大因素：

荷载计算：屋面恒载（彩钢板+保温层）按0.3kN/㎡取值，活载按0.5kN/㎡取值，雪荷载按0.35kN/㎡取值，风吸力与风压力需分别计算。檩条跨度L与截面高度h建议满足h≥L/45，保证刚度要求。

规格匹配：跨度3-4米，可选用C120×50×20×2.0；跨度4-5米，建议C140×60×20×2.5；跨度5-6米，需C160×70×20×3.0；跨度6-7米，应选用C180×70×20×3.0并设置拉条。对于风荷载较大区域，无论跨度大小，均应设置一道或两道拉条。

连接节点设计：檩条与刚架连接采用檩托板+螺栓连接，檩托板厚度不小于6mm，螺栓规格M12，强度等级8.8级。墙角处檩条需设置抗风柱加强，防止台风或大风天气下节点破坏。

六、市场发展与趋势展望

根据《2025-2031年青海大型型钢市场调查研究与前景趋势预测报告》，青海C型钢市场需求将持续增长，主要驱动力来自：

绿色建筑政策推动：青海省绿色建筑创建行动要求，2025年装配式建筑占新建建筑比例达30%，这为C型钢提供广阔市场。每万平方米装配式建筑约消耗C型钢80-100吨。

农牧业现代化升级：全省规划新建标准化养殖舍500万平方米，其中80%采用轻钢结构，C型钢需求量约4万吨。同时，设施农业大棚改造也将贡献1-2万吨需求。

新能源基地建设：青海规划"十四五"期间新增光伏装机30GW，地面电站与分布式项目合计需要光伏支架C型钢约15万吨。这是增长最快的应用领域。

技术升级方向：一是材料高强度化，推广Q355B甚至Q390B级别C型钢，减少用钢量；二是截面优化，开发加劲型C型钢，提升抗扭性能；三是智能化生产，引入数控成型与在线检测，尺寸精度控制在±0.3mm以内。

七、采购与施工建议

对于青海地区C型钢用户，建议从以下方面把控质量：

供应商选择：优先选择具备ISO9001认证、拥有完整生产线的企业。考察其原材料来源（是否来自酒钢、包钢等大厂）、镀锌工艺（是否为连续热浸镀）、检测设备（是否有试验机与测厚仪）。要求提供第三方检测报告，特别是低温冲击功与镀锌层厚度检测。

运输与仓储：青海地域广阔，运输距离长。C型钢装车时应分层码放，层间用木方隔开，防止变形。长途运输需苫盖防雨布，避免雨水侵蚀未镀锌的切口。现场仓储应垫高30cm以上，防止地面潮气腐蚀，并覆盖防紫外线膜，延缓表面涂层老化。

安装质量控制：安装前复核檩条尺寸与孔位，偏差超标者不得使用。安装从屋檐向屋脊方向进行，确保檩条坡度与屋面坡度一致。螺栓连接必须带双螺母防松，拧紧力矩40-60N·m。安装完成后，对镀锌层破损部位用富锌漆修补，防止点蚀发生。

青海C型钢作为适应高原环境的结构材料，其市场需求与技术要求具有鲜明地域特色。从农牧业设施到工业厂房，从光伏支架到应急建筑，C型钢以轻质高强的特性解决了青海建筑工业化的诸多难题。用户选型时应重点关注材质低温性能、镀锌层厚度、加工精度三大指标，并优先选择具备本地化服务能力的供应商。随着绿色建材政策推进与新能源产业爆发，青海C型钢市场将迎来年均15%以上的增长期，产品质量标准也将持续升级。掌握科学的选型方法与施工规范，是确保工程安全、控制建设成本的关键所在。
